Модульно-штыревые системы заземления



11. Насадка на вибромолот
Унифицированная насадка стандарта SDSmax на вибромолот(перфоратор) выполнена из высокопрочной стали. Специальная конструкция насадки предотвращает соскальзывание инструмента с заглубляемого стержня.

2. Ударная головка
Предназначена для передачи усилия от вибромолота к стержню заземлителя при заглублении в грунт. Конструкция головки выполнена таким образом, чтобы усилие, прилагаемое для погружения стержня в грунт, передавалось максимально эффективно, не деформируя соединительную муфту.

3. Соединительная муфта
Соединительная муфта используется для соединения заземляющих стрежней между собой. Изготовлена из сплава с самой высокой степенью стойкости к почвенной коррозии. В процессе соединения торцы стержней плотно соприкасаются друг с другом, Таким образом усилия, прикладываемые при заглублении вертикального заземлителя в грунт,передаются от стержня к стержню.

4. Омедненный заземляющий электрод
Заземляющие электроды изготовлены из круглой стали диаметром 12-17 мм, длиной 1,2-1,5 м, покрытой электролитическим способом медью (чистой 99,9%) слоем толщиной 0,25 мм. Омедненные стержни обладают высокой устойчивостью к коррозии и обеспечивает низкое сопротивление канала электропередачи энергии в землю. Электроды обладают высокой прочностью, что позволяет погружать их в составе заземлителя на глубину до 30 м. Срок службы электрода в грунте не менее 30 лет.

5. Стартовый наконечник
Наконечник изготовляется из высокопрочной стали и предназначен для обеспечения заглубления заземлителя в грунт. Наконечник имеет внутреннюю резьбу для установки на первый заземляемый стержень.

Зажим для полосы
Одноболтовый зажим для полос заземления.Изготовлен из бронзы.Предназначен для соединения заземлителя с плоским проводником.





Монтаж модульно-штыревого заземления

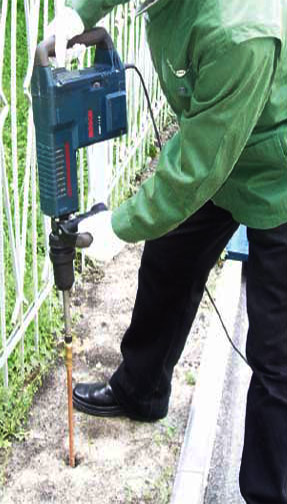

Забить стержень, произвести замер сопротивления растекания. В случае, если измеренная величина больше требуемой, забивать стержни до получения нужного значения.

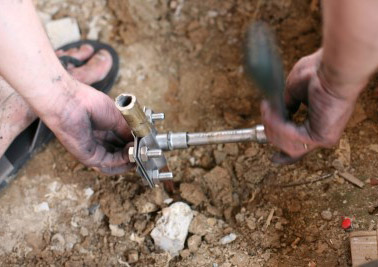

При невозможности достичь требуемого сопротивления растекания одним очагом, допускается забивать необходимое количество очагов с последующим их объединением. Объединение очагов и присоединение проводника производится при помощи зажима. После закрепления зажима необходимо изолировать (обмотать) его изолирующей лентой.

1Компания "СВ-МОНТАЖ" является официальным дилером производителей модульно-штыревой системы заземления ZANDZ, GALMAR, DEHN, EZETEK и ТЕРРАЦИНК, предлагает продажу и монтаж этих систем, предназначенных для заземления жилых и промышленных объектов: загородные дома, дачи, станции сотовой связи, электроподстанции и т.п. Основной элемент любого заземляющего устройства – это заземлитель, который представляет собой металлическую конструкцию, смонтированную в грунт. Заземлитель ZANDZ, GALMAR, DEHN, EZETEK и ТЕРРАЦИНК – это сборный глубинный электрод, состоящий из стальных штырей, покрытых слоем электротехнической меди.

Преимущества конструкции:

  • срок службы – до 100 лет;
  • простой монтаж силами одного человека;

Для строительства заземлителя необходимой длины 1,2-1,5 метровые штыри забиваются в землю друг за другом с помощью ударного ручного (кувалды) инструмента или электрического отбойного молотка. Соединение штырей между собой производится без сварки простыми резьбовыми муфтами. Для подключения проводника используются болтовые зажимы.

  • Минимальная площадь, занимаемая заземлителем, позволяет монтировать его в подвалах зданий либо в близости от стен в виде всего одной точки;
  • Не требует сварки;
  • Качество заземления не зависит от погоды и времени года.



Будем рады сотрудничеству с Вами!
